@gohanda_kbdさんが設計した無線トラックパッドのwristball2を組み立てましたので、ビルドログに残します。

お苦しみキットではありますが、ビルドガイドが公開されておりケースデータもダウンロード可能のため、難易度は低めです。
興味のある方はお試しくださいー！

パーツ購入場所(本家と異なるもの)

キーボード名	概要	備考
XIAO nRF52840	beekeeb.jp
単四電池ホルダー（1本用）	AliExpress
M2ねじ（10mm）	AliExpress
インサートナット（M2×3mm×4mm）	AliExpress
ゴム足（直径6mm×高さ2mm）	AliExpress
ベアリング（外径4mm、内径1.5mm、幅2mm）	AliExpress	681XZZ
平行ピン（Φ1.5×8mm）	AliExpress
ケースの部品（sidebutton以外）	JLC3DP	PA12-HP Nylon
ケースの部品（sidebutton）	Elecrow	Nylon + Glass Fiber ※パーツが小さすぎてJLC3DPでは発注できない模様。 ちなみにこのパーツのみ2個必要です

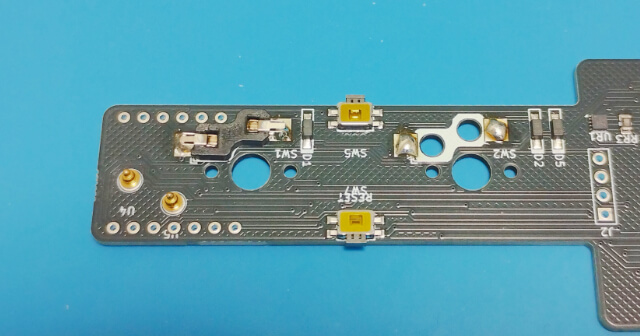

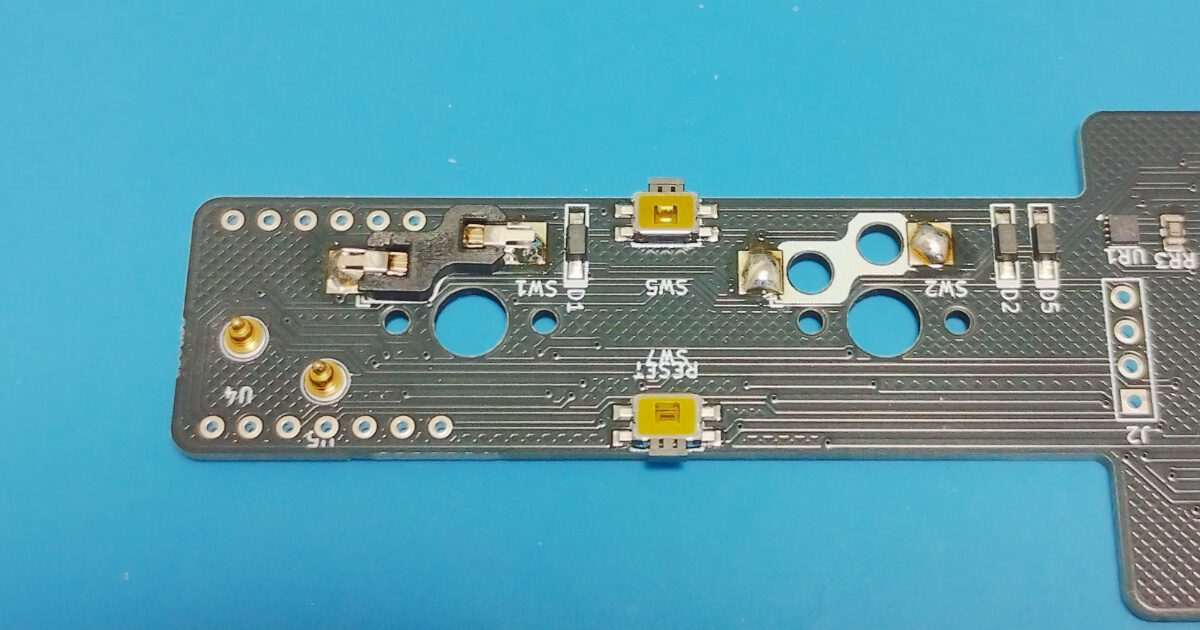

ソケットのハンダ付け

予備ハンダを行ってから、ソケットをハンダ付けします。
ソケットは向きがあるので注意

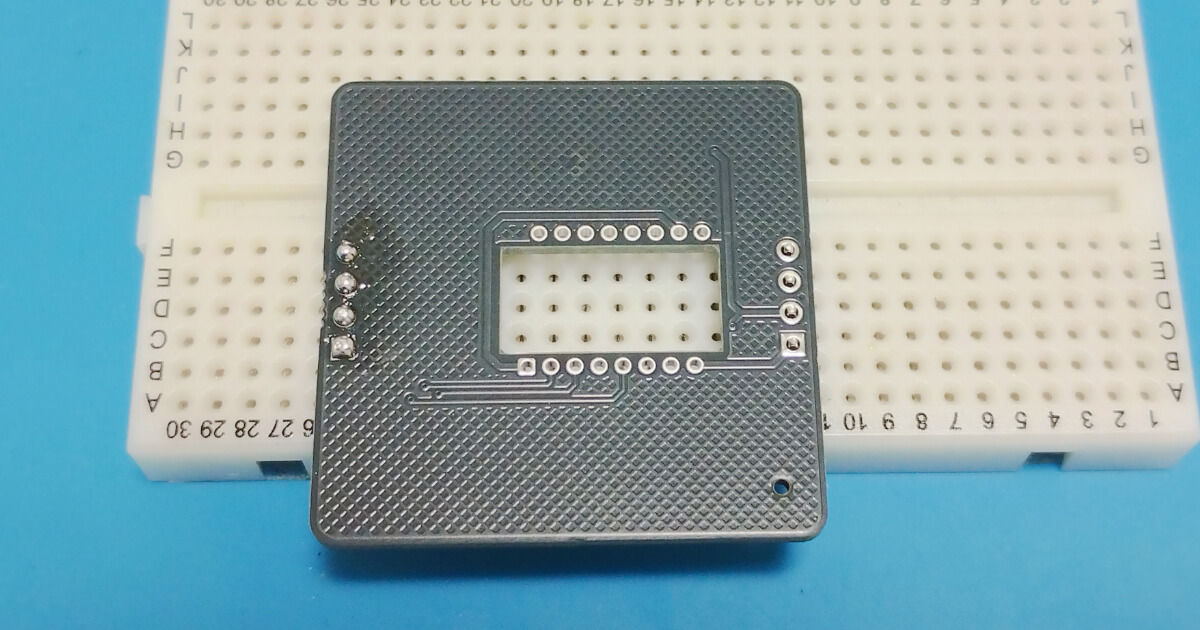

ピンヘッダのハンダ付け

センサー基板にピンヘッダをハンダ付けします。
ブレッドボードなどにピンヘッダを差してからハンダ付けすると、ズレにくいです。

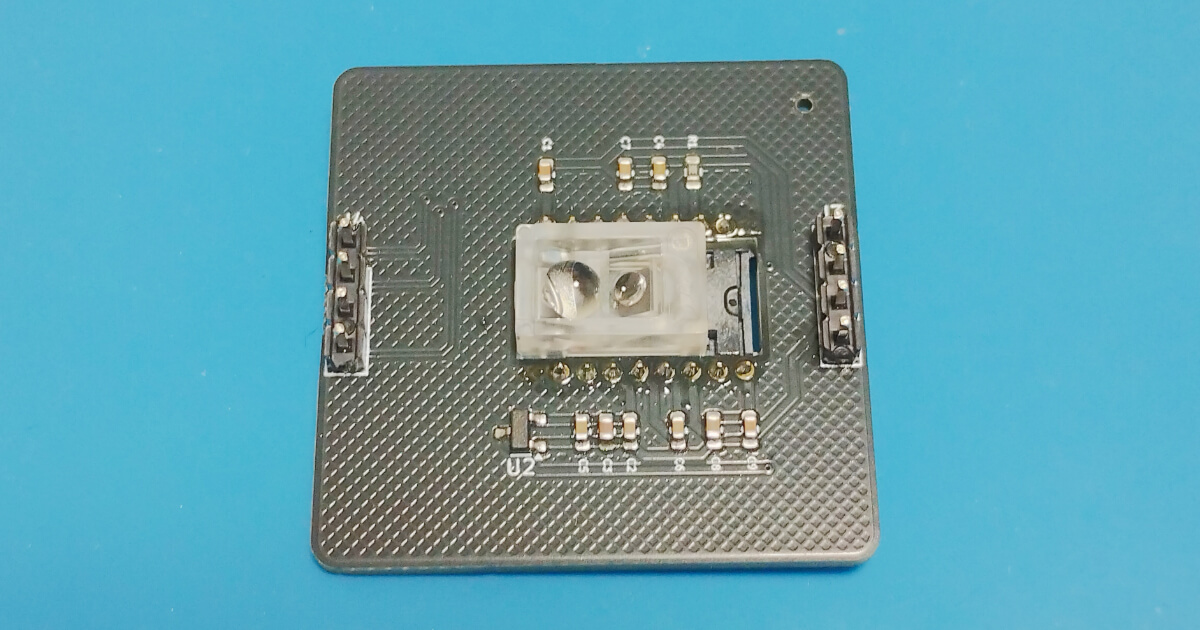

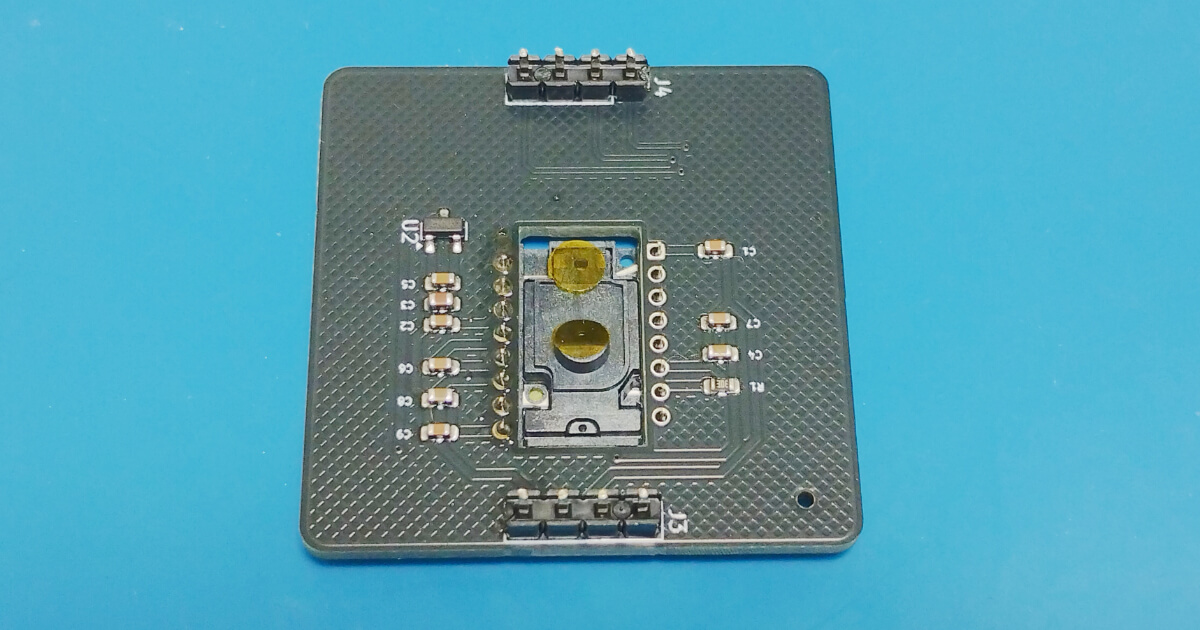

PMW3610のハンダ付け

向きに注意してハンダ付けします。
※向きを間違えると詰む可能性が高いです

レンズを装着します。

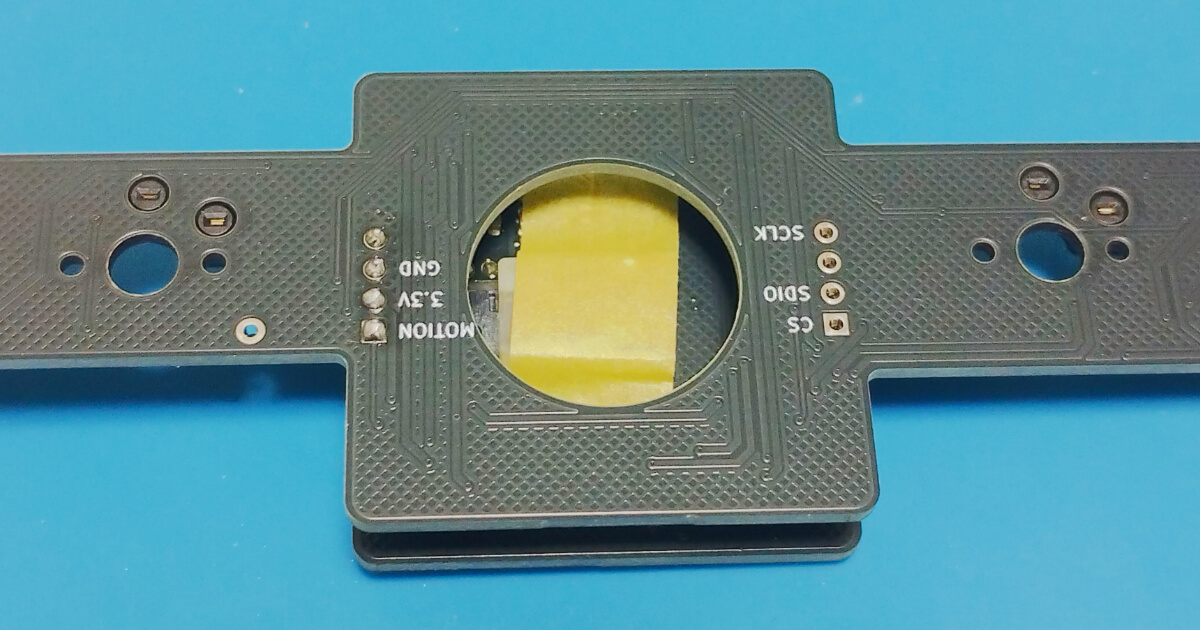

レンズをマステなどで養生してから、ピンソケットをピンヘッダに差しPCBにハンダ付けします。

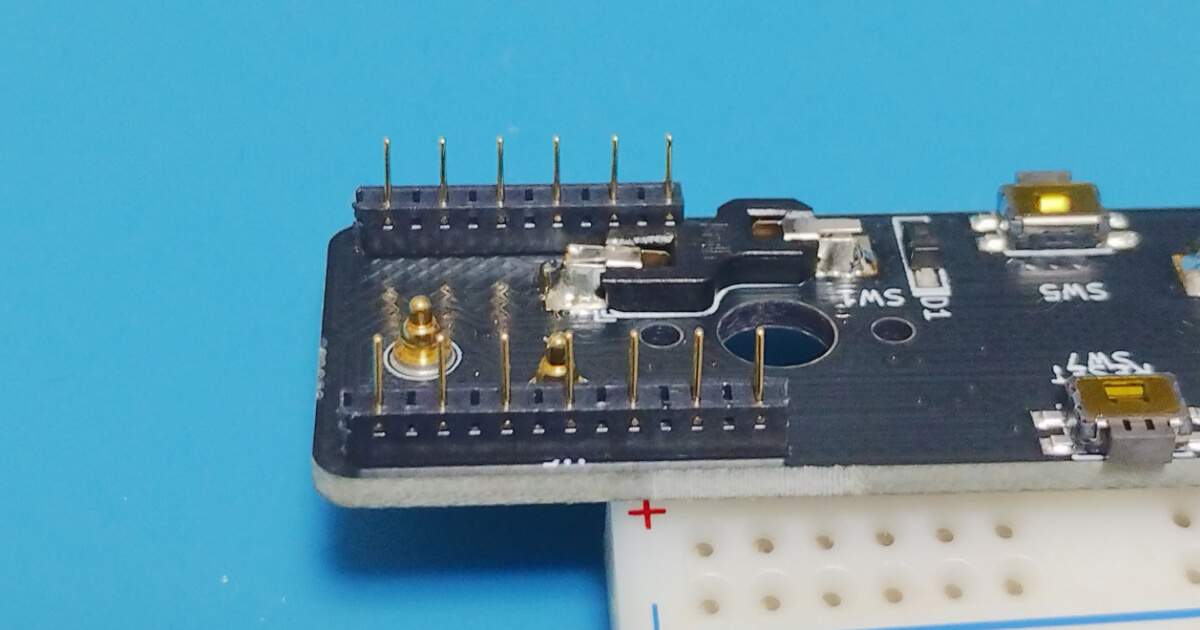

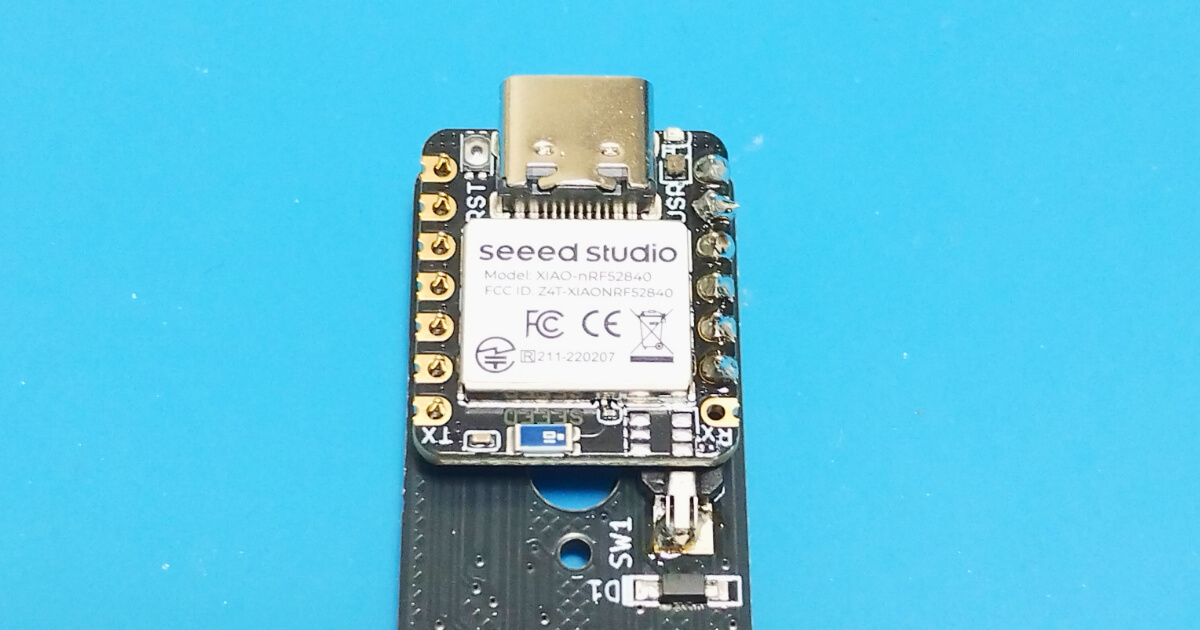

XIAO nRF52840のハンダ付け

コンスルーの穴の向きを揃えて、PCBに差します。

マイコンとコンスルーをハンダ付けします。

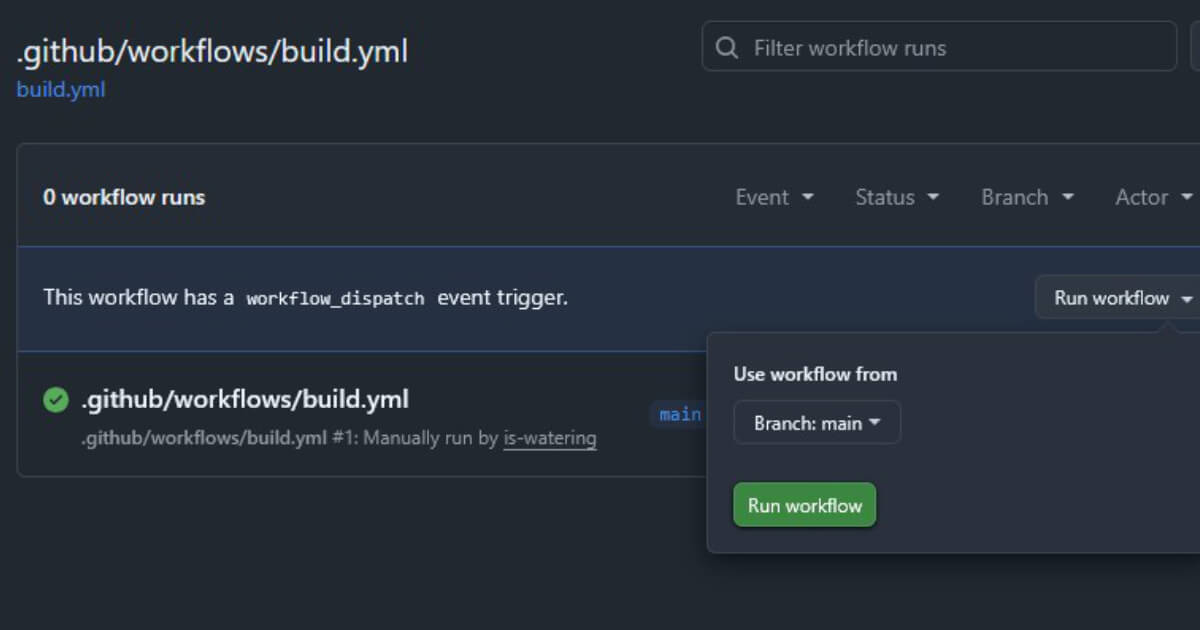

ファームウェア書き込み

マイコンをUSB接続し、ファームを書き込んでおきます。

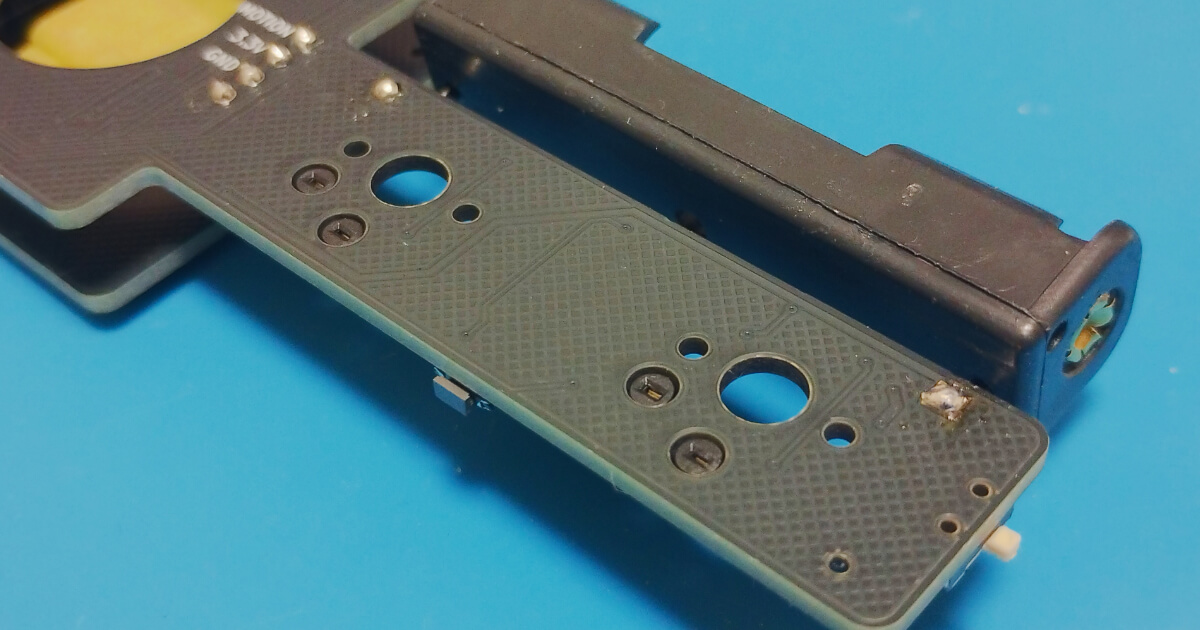

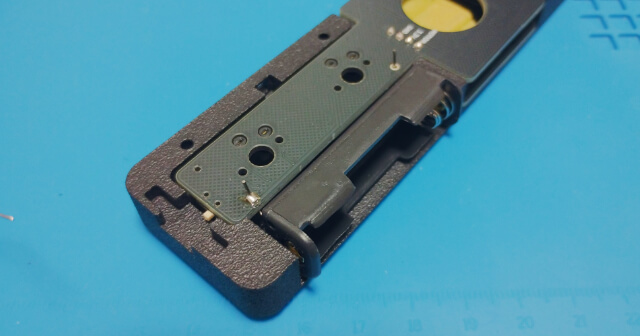

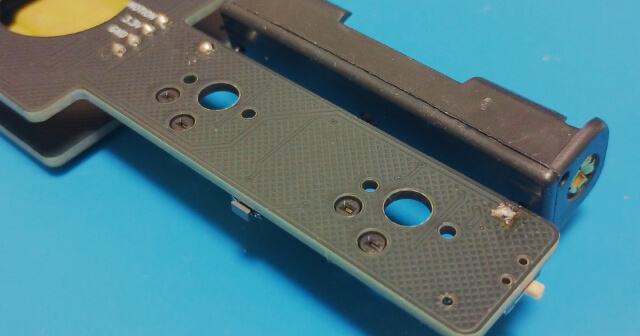

電池ホルダーのハンダ付け

電池ホルダーのピンを曲げてから片方のピンのみPCBにハンダ付けし、仮止めします。

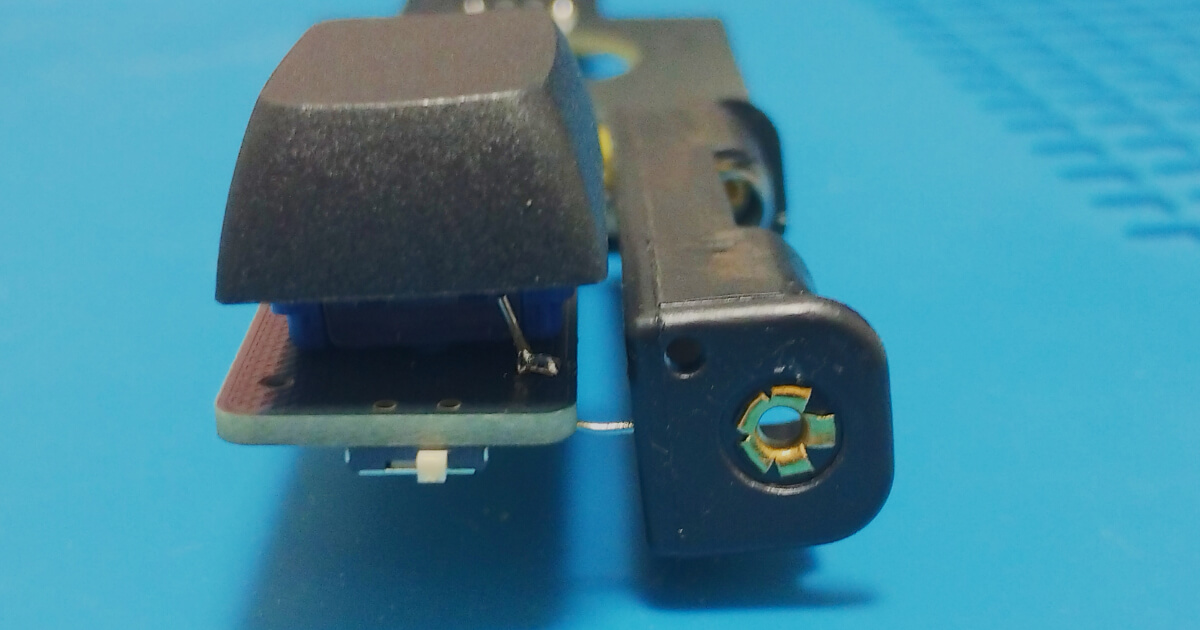

キースイッチやケースに干渉しないよう調整しながら、もう片方のピンもハンダ付けします。

電池ホルダーのピンが飛び出ている部分をカットし、再度ハンダ付けします。

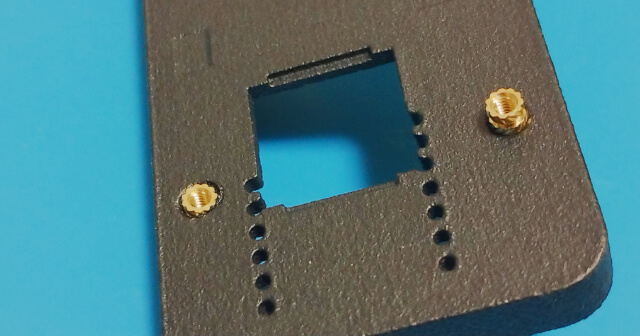

インサートナットの圧入

インサートナットをケースの窪みに乗せてから、ハンダごてでゆっくりと熱圧入します。
※PA12-HPのケースに対して、320度で熱圧入しました。

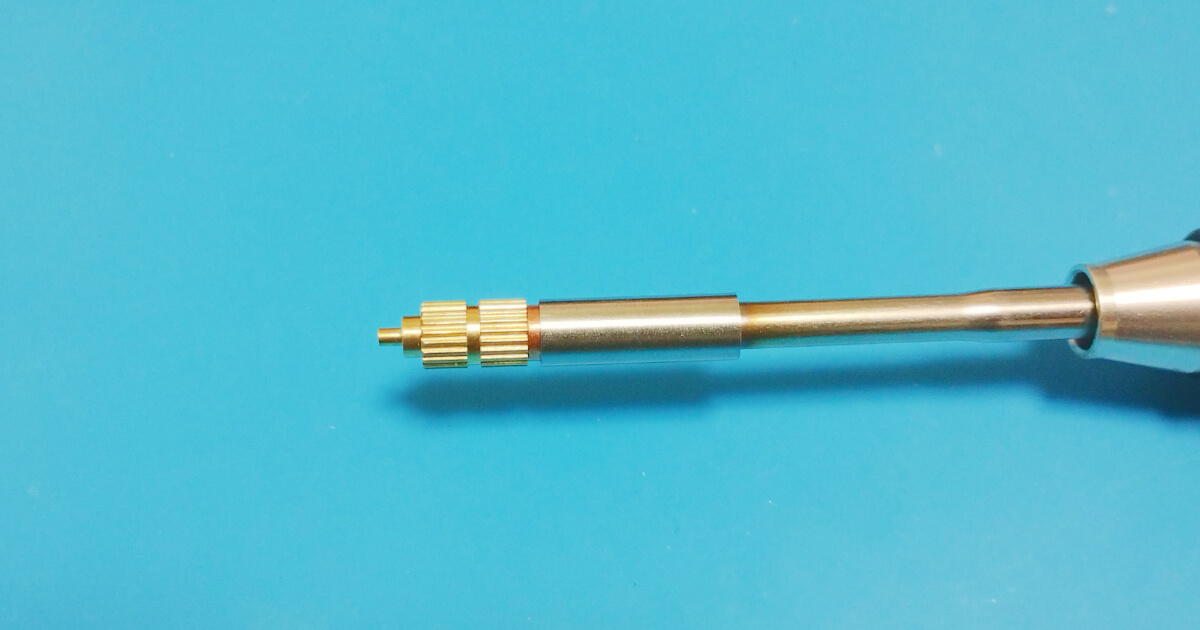

インサートナット用のこて先は、C245に対応したものをAliExpressで購入しました。

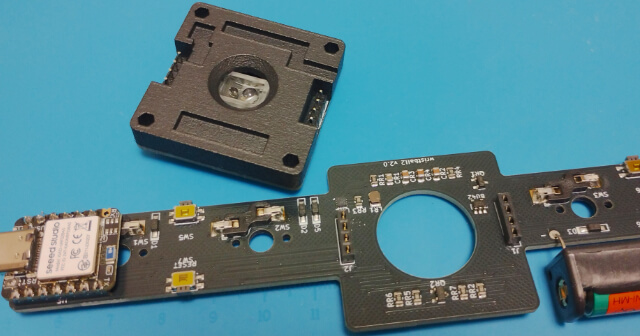

センサー用ミドルプレートの装着

レンズを養生していたマステを剥がし、センサー基板とPCBの間にミドルプレートを装着します。

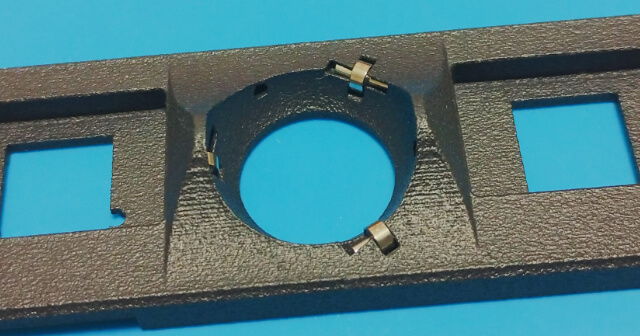

（ベアリング支持の場合）ベアリングの装着

ベアリングに平行ピンを差し込んでから、ケースに装着します。

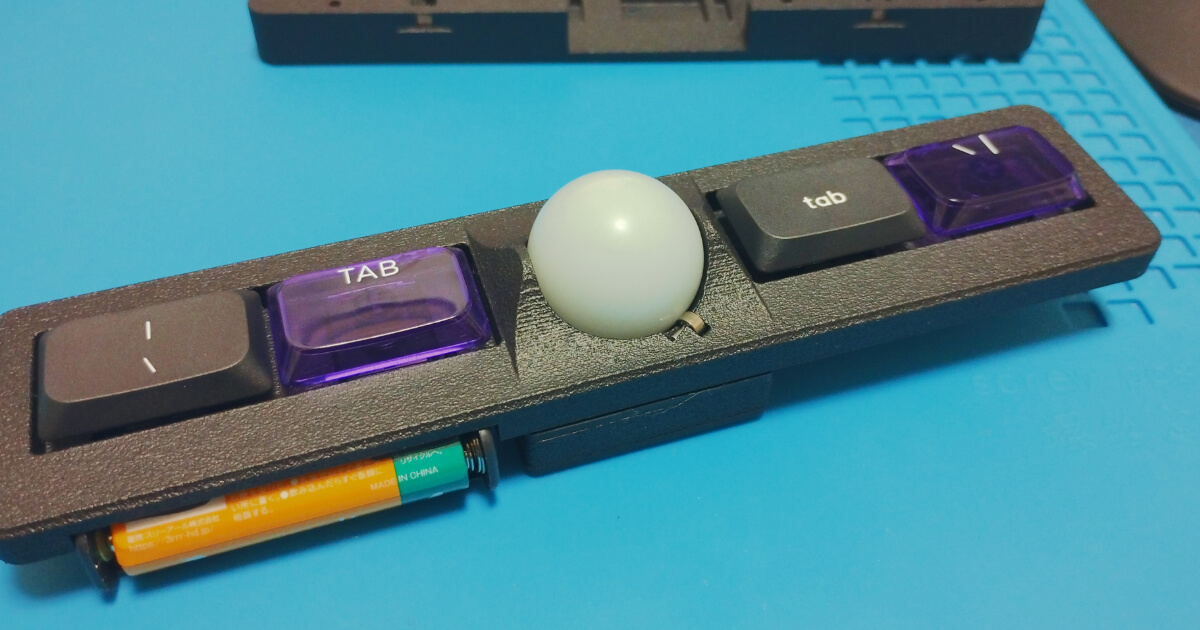

動作確認

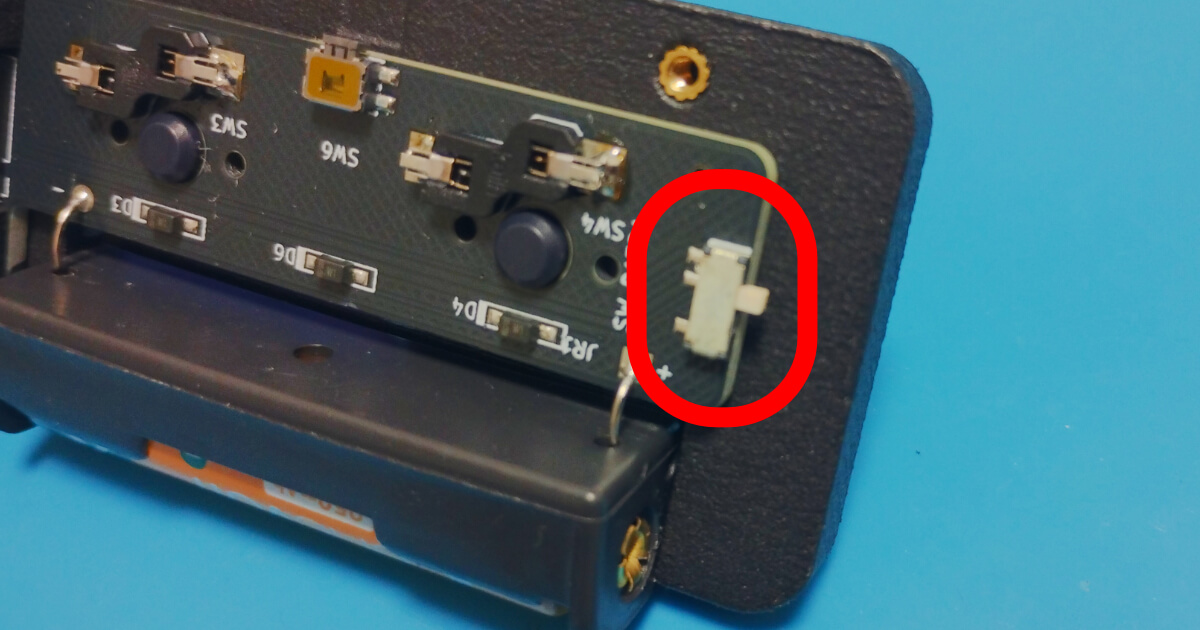

ケースの組み立て前にBluetoothのスイッチをオンにし、動作確認します。

トラックボールは、shakupanさんの25mmトラックボールを購入しました。
※フロストブルーの球も動作しました。

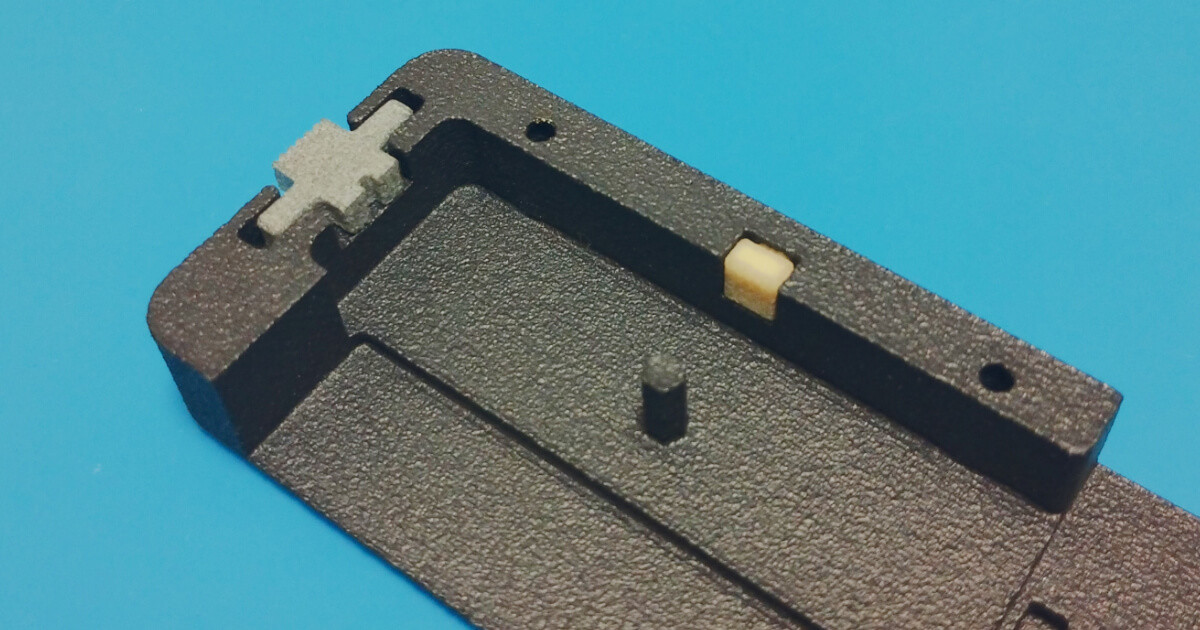

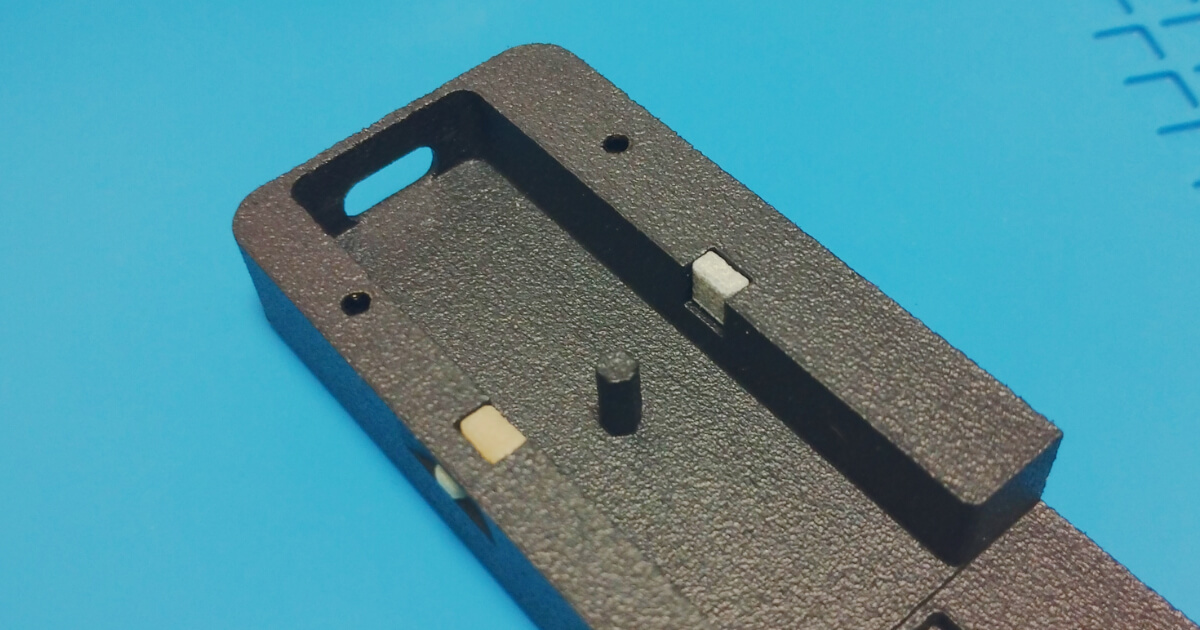

ボタンの装着

ケースにボタンを差し込みます。

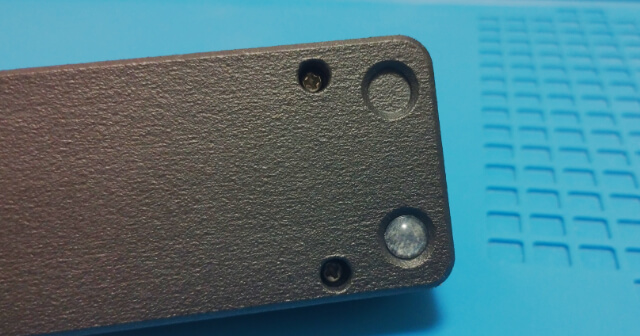

ケースの組み立て

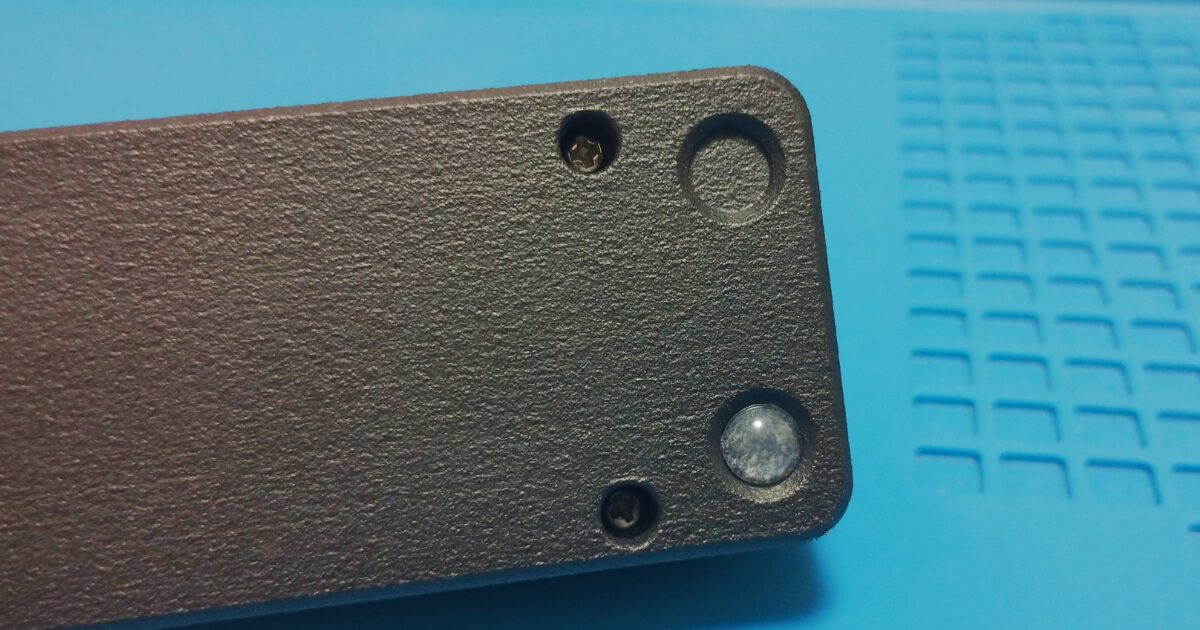

ケースにPCBを装着し、ネジ止めしてからゴム足を付けます。

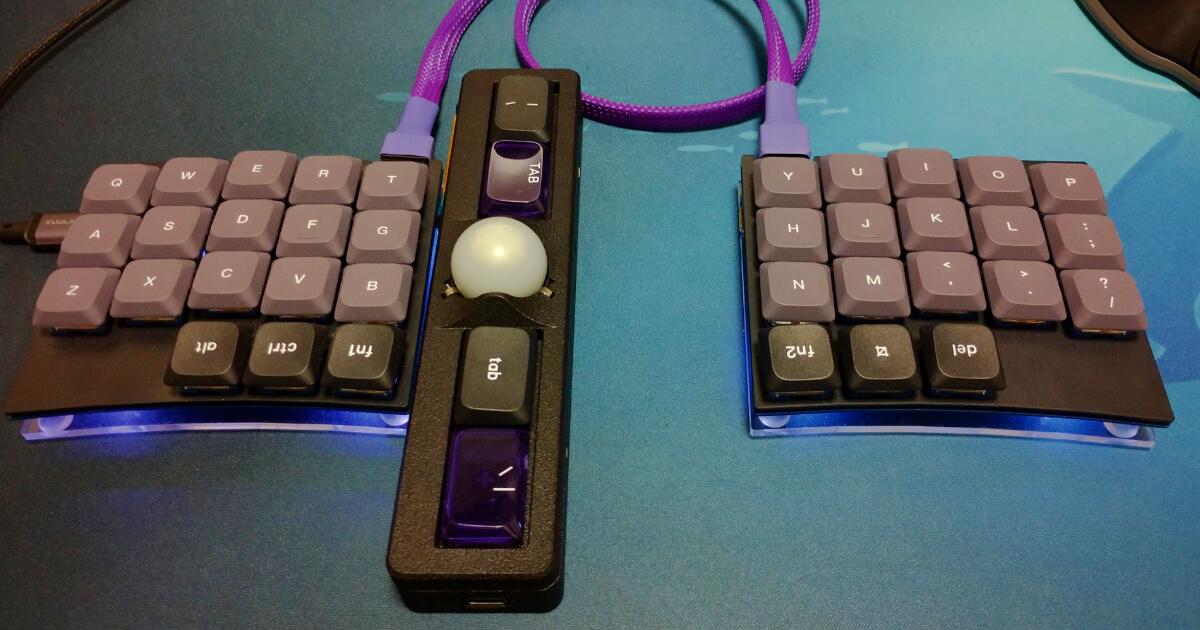

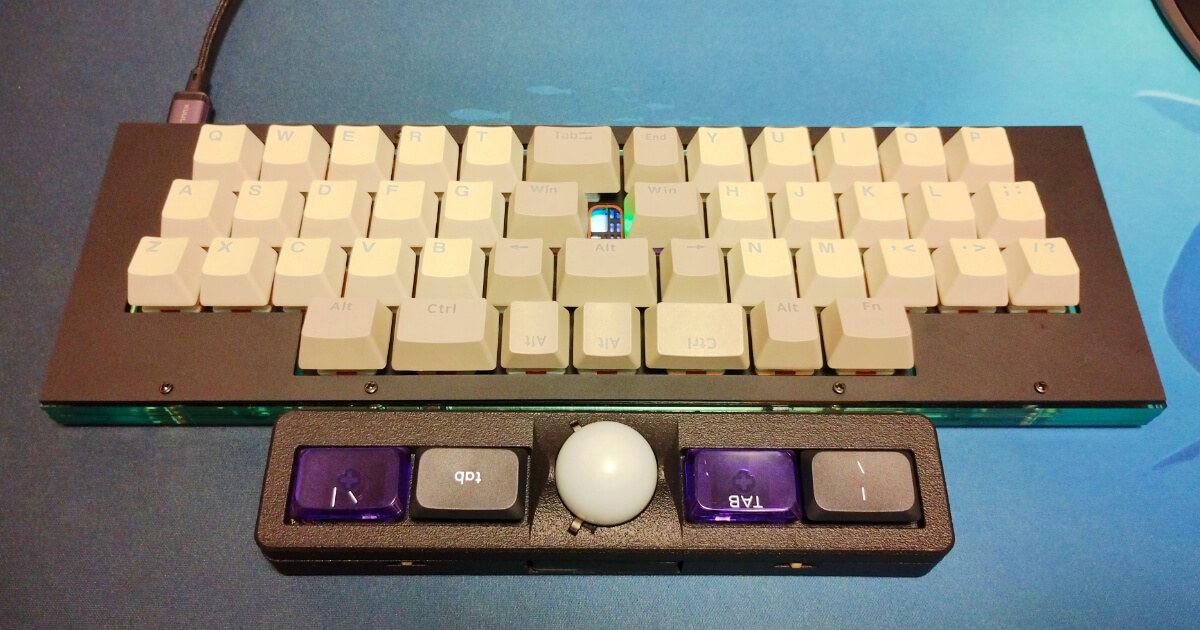

完成

ケース装着後も動作に問題が無いことを確認したら完成です！！

横のボタンを押すと動作角度を変えられるので、縦向きでも使えます。

無線キーボードの作成経験が無くZMKも初めて触ったのですが、無事に動作し安心しました。
また、電池駆動やキースイッチのホットスワップなど、求めていた条件を満たしていたので満足度も高いです！
